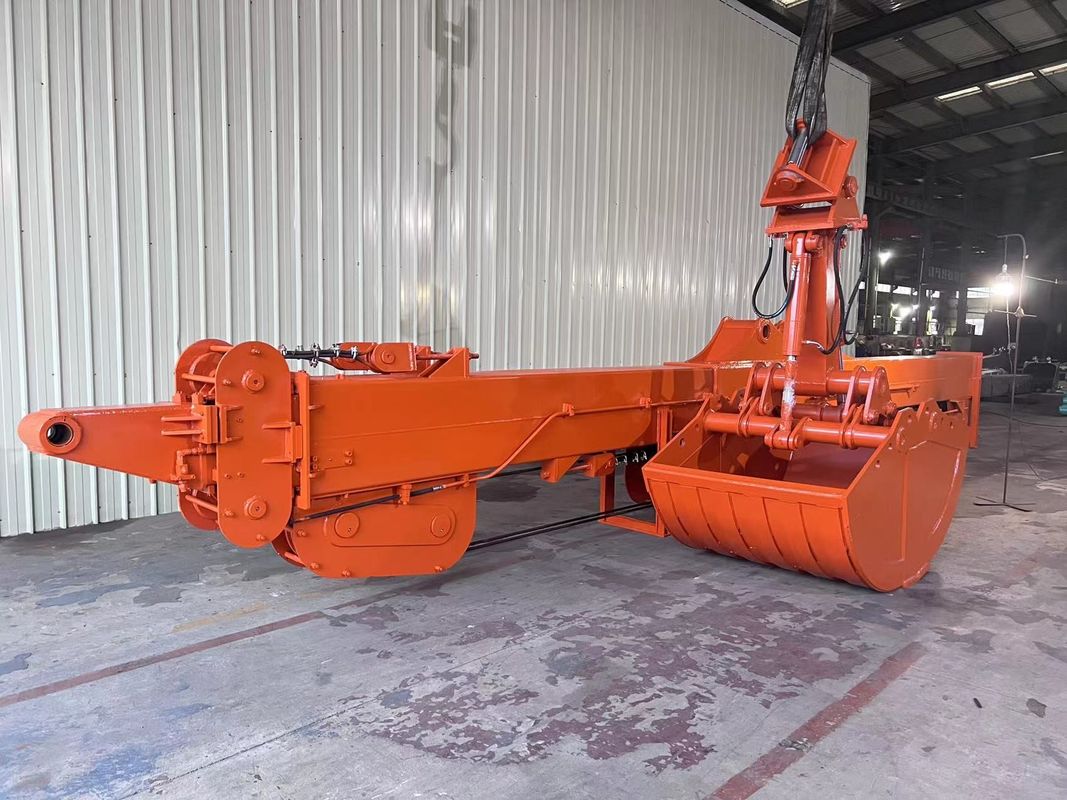

25M Telescopic Dipper Arm cho máy đào DX225

Sẵn sàng nâng cấp chưa?

Các vũ khí thiên văn tùy chỉnh cho các dự án của Israel:
✔18m-32m(được chứng nhận ISO 9001)
✔Phụ hợp trực tiếp OEMcho Doosan/Volvo/CAT
✔Bảo hành cấu trúc 1 năm

Cách lắp đặt cánh tay kính thiên văn của máy đào: Hướng dẫn từng bước

01 Phải chuẩn bị những điều này:
Cần 3 người: 1 người là tài xế và 2 người là người cài đặt
Hãy chắc chắn rằng máy đào có thêm đường ống
Cần công cụ:
Cắm bên trong và bên ngoài ((M26x1.5H type) 2 bộ
Cắm bên trong và bên ngoài ((3/4 loại nữ) 2 bộ
Ống cắm bên trong và bên ngoài ((1 ♂ loại nữ) 2 bộ
Cắm bên trong và bên ngoài ((19 loại cắt phẳng của Mỹ) 1 bộ
khóa mở: 17-19,18-21,22-24,27-30,30-32 ((2 bộ)
36-41 ((2 bộ)
Chìa khoá điều chỉnh: 450#,300#
Máy mở vòng tròn double offset: 18,21,22,24
Chìa khóa nhanh và ổ cắm
Máy vít đầu phẳng, máy vít Phillips
10# T-bar, móng, treo, thanh trên dày cho trục, búa

02 Loại bỏ áp suất thủy lực
cần phải tắt máy đào và loại bỏ áp lực từ đường thủy lực đầu tiên
(Một nút trên van áp suất loại bỏ áp lực từ ống
Lực, nếu van cứu trợ không hoạt động, bạn có thể loại bỏ chất lỏng
Áp lực cũng có thể được loại bỏ từ nắp bể)

03 Lắp đặt cánh tay kính thiên văn

04 Lắp đặt đường ống

05 Cánh tay kính thiên văn đã được kết nối

06 Hãy xem cách lắp đặt bàn chân chuyển đổi hai chiều

Thay đổi công tắc bàn đạp chân với hai hướng

07 Chuyển chân hai chiều bao gồm bốn đầu nối:

T, P, A1 và A2.
Cổng T nên được kết nối với
T cổng van di chuyển của máy đào
sử dụng một khớp ba chiều để tách các
dòng dầu.
Tương tự, cổng P nên được kết nối
đến cổng P của van di chuyển bằng cách sử dụng một
Bộ kết nối ba chiều để tách dầu.
Cuối cùng, các đầu nối A1 và A2 nên
được kết nối với đầu nối điều khiển phi công
của van phân phối.

08 Ventil di chuyển
Tháo đệm cao su nằm trên sàn xe để tiết lộ các chỉ định
Khung cài đặt cho chuyển đổi bàn đạp chân hai chiều.
nằm ở phía bên phải của cabin.
Tìm ra cổng T và cổng P của van di chuyển, tương ứng với cổng T
và cổng P kết nối với bàn đạp chân.

09 ống nối
A1 và A2 được kết nối với van phân phối. Để xác định vị trí van phân phối, hãy theo đường ống ngắt và quan sát nơi nó kết nối với van phân phối.
Tìm kiếm các vị trí chung ở cả hai bên của kết nối hoặc tại các tương ứng
Đưa A1 và A2 vào hai vị trí này.
Tìm các nắp van tương ứng.
được kết nối với A1, trong khi nắp van của ống quay dầu được kết nối với A2.
Trong trường hợp hành động ngược lại, chỉ cần thay đổi các đường ống kết nối với A1 và A2.

10 Biểu đồ kết nối ống

11 sau khi lắp đặt, nên bôi trơn nó
Áp dụng mỡ cho vị trí chân, ống tay của cánh tay kính thiên văn,có nhiều lỗ bôi trơn trên cánh tay thiên văn có thể thêm mỡ, cánh tay thiên văn cũng nên bôi trơn toàn bộ cơ thể!
